Les erreurs de câblage prise électrique (souvent regroupées sous l’expression « erreurs câblage prise électrique ») ne se voient pas à l’œil nu. Pourtant, derrière une prise d’apparence normale peut se cacher une inversion de fils, une terre absente ou un conducteur mal serré, autant de situations qui exposent à l’électrocution ou à un départ d’incendie.
En France, la norme NF C 15-100 encadre précisément le raccordement des prises, mais les erreurs de câblage prise électrique restent fréquentes, aussi bien dans les installations anciennes que lors de travaux de bricolage. Cet article passe en revue les trois erreurs les plus dangereuses, leurs conséquences réelles et la méthode pour les détecter et les corriger en toute sécurité.
Erreurs câblage prise électrique | 3 erreurs fatales
Temps de lecture : ~10 min
- Erreur n°1 : l’inversion phase/neutre sur une prise électrique
- Erreur n°2 : la confusion entre neutre et terre
- Erreur n°3 : l’omission ou le mauvais raccordement de la terre
- Tableau récapitulatif des erreurs, symptômes et risques
- Comment vérifier le câblage d’une prise électrique
- Corriger un mauvais câblage de prise : la procédure à suivre
- Quand faire appel à un électricien professionnel ?
- Sécuriser durablement le câblage de vos prises
- FAQ
Résumé en bref
- Erreur 1 : l’inversion phase/neutre rend certaines parties d’un appareil sous tension même lorsqu’il est éteint, ce qui crée un risque d’électrocution majeur.
- Erreur 2 : la confusion neutre/terre annule la protection différentielle et peut provoquer électrocution, surtension et incendie.
- Erreur 3 : l’omission ou le mauvais raccordement de la terre prive l’installation de sa protection principale contre les défauts d’isolement.
- Un testeur de prise ou un multimètre permet de diagnostiquer ces anomalies sans démonter la prise.
- Certaines situations imposent de faire appel à un électricien qualifié plutôt que d’intervenir soi-même.
Erreur n°1 : l’inversion phase/neutre sur une prise électrique
Comprendre l’inversion phase/neutre sur une prise
L’inversion phase/neutre est probablement l’erreur de câblage prise électrique la plus répandue. Elle survient lorsque le conducteur de phase (rouge, noir ou marron selon l’âge de l’installation) est raccordé sur la borne prévue pour le neutre, et inversement. En apparence, la prise fonctionne : un appareil branché s’allume, chauffe ou tourne normalement. C’est précisément ce qui rend cette erreur si insidieuse.
Le danger réel tient au fonctionnement interne des appareils électriques. Beaucoup d’entre eux coupent uniquement le conducteur neutre via leur interrupteur. Si la phase et le neutre sont inversés, l’interrupteur coupe en réalité le neutre (devenu la phase dans ce câblage erroné), mais la partie interne de l’appareil reste alimentée à 230 V. Toucher certaines parties métalliques ou internes peut alors provoquer un choc électrique grave, même lorsque l’appareil est en position arrêt.
Les appareils sensibles à l’électronique, comme les chaudières à gaz à régulation numérique ou les éclairages LED, supportent particulièrement mal cette inversion. Elle peut provoquer des dysfonctionnements répétés, une usure prématurée des composants, voire des courts-circuits. Dans les installations comportant un disjoncteur différentiel, l’inversion phase/neutre peut également perturber son fonctionnement et réduire la fiabilité de la protection.
En France, la convention définie par la pratique professionnelle place la prise vue de face avec la terre en haut, le neutre à gauche (fil bleu clair) et la phase à droite (fil rouge, noir ou marron). Respecter cette disposition est une première garantie, mais elle ne dispense pas d’une vérification au testeur.
Erreur n°2 : la confusion entre neutre et terre
Comprendre la confusion neutre/terre
La deuxième erreur grave concerne l’inversion neutre/terre, ou plus exactement le raccordement du conducteur neutre sur la borne de terre, ou l’inverse. Cette confusion est plus fréquente qu’on ne le pense, notamment lors du remplacement d’une prise dans une installation ancienne où les couleurs des fils ne sont pas toujours conformes aux standards actuels.
Les conséquences sont sérieuses. La borne de terre d’une prise est reliée aux carcasses métalliques des appareils branchés. Si le neutre y est raccordé à la place de la terre, les carcasses se retrouvent portées à un potentiel flottant ou, dans certaines configurations, sous tension. Toucher un appareil suffit alors à provoquer une électrocution, car le courant emprunte le corps humain comme chemin de fuite vers la terre réelle.
Par ailleurs, cette inversion annule la protection assurée par le disjoncteur différentiel. Cet appareil de protection détecte les courants de fuite en comparant le courant entrant par la phase et celui revenant par le neutre. Si neutre et terre sont inversés, les courants de fuite ne sont plus correctement détectés, et le disjoncteur différentiel ne déclenchera pas en cas de défaut. La surchauffe des câbles et les arcs électriques deviennent alors des risques réels.
Un symptôme caractéristique de ce type d’anomalie est une tension mesurée entre le neutre et la terre de la prise proche de 230 V. Dans une installation correcte, cette tension neutre-terre doit être très faible, généralement inférieure à quelques volts. Une valeur élevée indique soit une inversion phase/neutre en amont, soit une rupture du neutre au tableau, soit un défaut réseau côté Enedis.
Erreur n°3 : l’omission ou le mauvais raccordement de la terre
Pourquoi la terre est indispensable sur une prise
Négliger le fil de terre est une erreur à la fois fréquente et sous-estimée. Dans certaines installations anciennes, la terre est simplement absente du câblage. Dans d’autres cas, le conducteur de protection (fil vert/jaune) est présent dans le câble mais n’est pas raccordé à la borne de terre de la prise, ou il est mal serré au point de ne plus assurer un contact électrique fiable.
La norme NF C 15-100 impose la mise à la terre pour la très grande majorité des prises de courant dans les logements. Une prise sans terre ne déclenche aucun disjoncteur différentiel en cas de défaut d’isolement sur un appareil branché, car le courant de fuite n’a pas de chemin vers la terre pour être détecté. L’utilisateur qui touche l’appareil défectueux devient alors lui-même ce chemin de fuite.
Le mauvais serrage est une variante tout aussi dangereuse. Un conducteur de protection insuffisamment serré sur sa borne crée un point chaud lors du passage du courant. Ce point chaud peut atteindre des températures élevées, endommager les isolants environnants et provoquer un départ d’incendie dans la paroi. Les études sur les causes d’incendies d’origine électrique identifient régulièrement les mauvaises connexions comme facteur déclenchant.

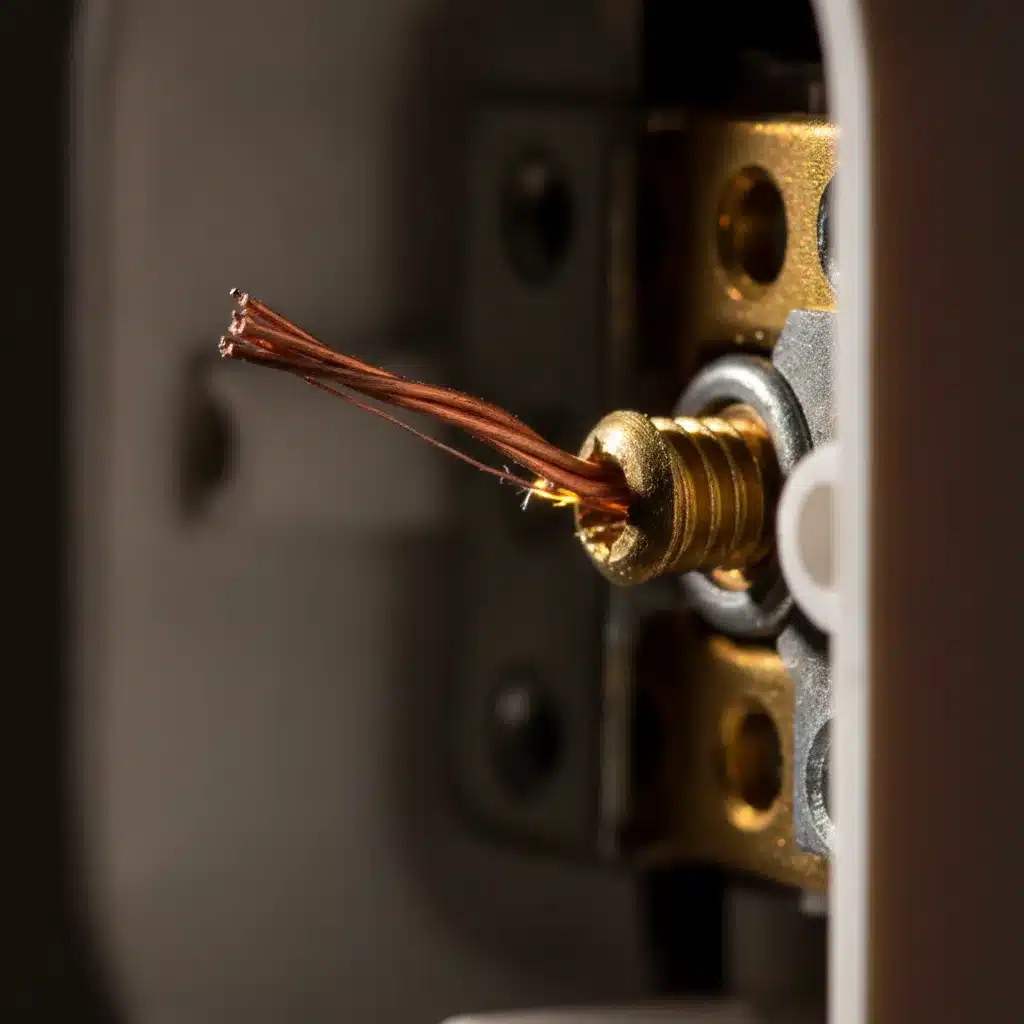

Le dénudage excessif est un problème associé : si trop de cuivre est apparent en dehors de la borne de raccordement, le conducteur peut entrer en contact avec le boîtier de la prise ou avec un autre conducteur, créant un court-circuit ou un arc électrique. La longueur de dénudage recommandée est celle qui permet un serrage complet dans la borne sans cuivre visible.
Tableau récapitulatif des erreurs, symptômes et risques
| Erreur de câblage | Symptôme détectable | Risque principal |
|---|---|---|
| Inversion phase/neutre | Appareil sous tension même éteint, 230 V entre neutre et terre | Électrocution, dysfonctionnement d’appareils sensibles |
| Inversion neutre/terre | Tension élevée entre neutre et terre, carcasses sous potentiel | Électrocution, protection différentielle inopérante |
| Terre absente ou mal serrée | Pas de tension phase-terre, point chaud sur la borne | Incendie, électrocution en cas de défaut d’isolement |
| Cuivre apparent, dénudage excessif | Court-circuit, disjoncteur qui saute | Arc électrique, incendie |
Comment vérifier le câblage d’une prise électrique
La vérification d’un câblage de prise ne nécessite pas de démonter quoi que ce soit dans un premier temps. Un testeur de prise électrique à voyants lumineux, disponible pour quelques euros, permet d’identifier les configurations anormales en quelques secondes. Des appareils plus précis, comme les multimètres de la gamme Fluke, permettent de mesurer les tensions exactes entre chaque conducteur.
La méthode consiste à mesurer trois tensions : entre la phase et le neutre, entre la phase et la terre, et entre le neutre et la terre. Dans une installation correcte en France (réseau 230 V), on obtient environ 230 V entre phase et neutre, environ 230 V entre phase et terre, et une tension très faible (quelques volts au maximum) entre neutre et terre.
Voici les cas d’anomalies les plus fréquents à interpréter lors d’un diagnostic :
- Environ 230 V entre neutre et terre : forte probabilité d’inversion phase/neutre à la prise ou en amont dans le tableau, ou rupture du neutre côté Enedis.
- Tension nulle entre phase et terre, mais 230 V entre phase et neutre : terre absente ou non raccordée.
- Tension nulle entre phase et neutre et entre phase et terre : absence de tension, disjoncteur déclenché ou fil de phase non raccordé.
Si le testeur révèle une anomalie, il faut couper le courant au disjoncteur correspondant, vérifier l’absence de tension avec un vérificateur de tension avant toute manipulation, puis démonter la prise pour identifier visuellement les conducteurs et corriger leur raccordement.
Bon à savoir : dans les installations antérieures aux années 1970, les couleurs des conducteurs ne correspondent pas toujours aux standards actuels. Un fil rouge peut être le neutre, un fil noir peut être la phase. Ne jamais se fier uniquement aux couleurs dans une installation ancienne : toujours mesurer avec un testeur de phase avant de raccorder.
Corriger un mauvais câblage de prise : la procédure à suivre
Corriger les erreurs de câblage prise électrique demande de respecter un ordre précis pour travailler en sécurité. La première étape est impérative : couper le disjoncteur correspondant au circuit concerné, puis vérifier l’absence de tension à la prise avec un vérificateur de tension. Ne jamais se fier à la seule position de l’interrupteur ou du disjoncteur.
Une fois l’absence de tension confirmée, démonter la prise en desserrant les vis de fixation et en tirant délicatement le mécanisme hors du boîtier. Identifier chaque conducteur : bleu clair pour le neutre, rouge/noir/marron pour la phase, vert/jaune pour la terre. En cas de doute sur les couleurs, noter les positions actuelles avant de déconnecter quoi que ce soit.

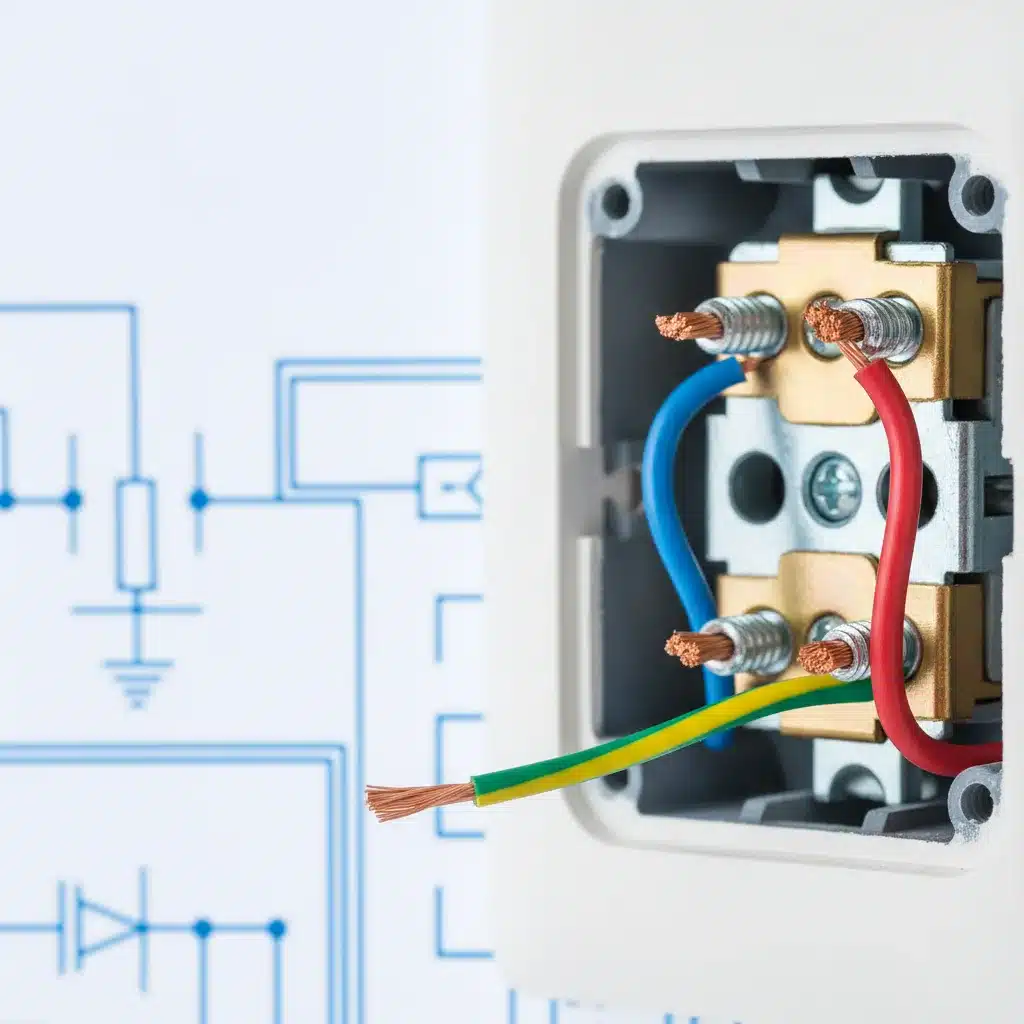

Déconnecter les conducteurs un par un et les raccorder sur les bonnes bornes : neutre à gauche, phase à droite, terre sur la borne centrale (broche ronde en haut). Vérifier que la longueur de dénudage est adaptée : aucun cuivre ne doit rester visible en dehors de la borne une fois serrée. Serrer chaque borne fermement avec le tournevis adapté.
Remettre le mécanisme en place, revisser, puis remettre le disjoncteur en position marche. Tester à nouveau la prise avec le testeur pour confirmer la correction. Si les tensions mesurées restent anormales après correction à la prise, le problème se situe en amont, dans le tableau électrique ou dans le câblage du circuit, et nécessite l’intervention d’un électricien qualifié. Ceux qui souhaitent s’aventurer dans ce type de manipulation peuvent consulter notre guide sur faire l’électricité soi-même avant de se lancer.
Important : toute intervention sur une installation électrique doit respecter la norme NF C 15-100. En cas de vente du logement, le diagnostic électrique obligatoire (pour les installations de plus de 15 ans) peut révéler ces anomalies et conditionner la transaction. Une mise en conformité par un professionnel certifié reste la solution la plus sûre.
Quand faire appel à un électricien professionnel ?
Certaines situations dépassent le cadre d’une simple correction de prise et imposent l’intervention d’un électricien qualifié. C’est le cas lorsque l’anomalie détectée à la prise se retrouve sur plusieurs prises du même circuit, ce qui indique un problème de câblage en amont, au niveau du tableau électrique ou dans les gaines. C’est également le cas lorsque l’installation est ancienne, sans mise à la terre généralisée, ou lorsque des fils de couleurs non conformes rendent l’identification des conducteurs incertaine.
Un disjoncteur différentiel qui déclenche régulièrement sans cause apparente, une tension anormale persistante entre neutre et terre après correction de la prise, ou la présence d’une odeur de brûlé dans une paroi sont des signaux qui nécessitent un diagnostic complet de l’installation. Dans ces situations, tenter de corriger soi-même peut aggraver la situation ou créer de nouveaux risques. Le recours à un électricien qualifié à Montpellier permet un diagnostic fiable et une mise en conformité durable.
Pour aller plus loin sur les sujets connexes, vous pouvez consulter notre article sur le raccordement d’une prise électrique ou notre guide sur les erreurs d’électricité à éviter en bricolage. Si votre tableau électrique saute régulièrement, notre article dédié vous explique la marche à suivre.
Sécuriser durablement le câblage de vos prises
Les erreurs de câblage prise électrique les plus dangereuses, l’inversion phase/neutre, la confusion neutre/terre et l’omission de la terre, ont un point commun : elles ne se manifestent pas toujours immédiatement et peuvent rester invisibles pendant des années avant de provoquer un accident. Un testeur de prise ou un multimètre suffit à les détecter sans démontage préalable.
La correction reste accessible pour quelqu’un de méthodique et rigoureux sur les consignes de sécurité, à condition que le problème soit bien localisé à la prise elle-même. Dès que l’anomalie remonte au tableau ou concerne plusieurs circuits, la prudence impose de confier le diagnostic et les travaux à un professionnel.
FAQ
Quelle est la couleur des fils phase, neutre et terre en France ?
Dans les installations récentes conformes à la norme NF C 15-100, le conducteur de phase est rouge, noir ou marron, le conducteur neutre est bleu clair, et le conducteur de protection (terre) est vert et jaune. Dans les installations plus anciennes, ces couleurs peuvent ne pas correspondre à ces standards, ce qui impose de toujours vérifier avec un testeur de phase avant tout raccordement.
Peut-on utiliser une prise sans fil de terre ?
La norme NF C 15-100 impose la mise à la terre pour la quasi-totalité des prises de courant dans les logements neufs ou rénovés. Une prise sans terre peut être utilisée temporairement avec des appareils de classe II (double isolation, sans broche de terre), mais elle ne protège pas en cas de défaut d’isolement sur un appareil de classe I. Dans une salle de bain ou une cuisine, l’absence de terre est particulièrement risquée.
Que signifie une tension de 230 V entre le neutre et la terre sur une prise ?
Une tension proche de 230 V mesurée entre le neutre et la terre d’une prise indique généralement une inversion phase/neutre à la prise ou en amont dans le circuit, ou une rupture du neutre dans l’installation ou côté réseau Enedis. Dans une installation correcte, cette tension doit être très faible. Cette anomalie doit être traitée rapidement car elle annule la protection différentielle.
Le disjoncteur différentiel protège-t-il contre toutes les erreurs de câblage ?
Non. Le disjoncteur différentiel détecte les courants de fuite entre phase et terre, mais il ne protège pas contre toutes les configurations de câblage erronées. En cas d’inversion neutre/terre, il peut ne pas détecter les défauts et ne pas déclencher. Il ne protège pas non plus contre les surchauffes dues à un mauvais serrage ou à une section de câble insuffisante.
Faut-il déclarer les travaux de remplacement d’une prise électrique ?
Le simple remplacement d’une prise existante à l’identique n’est pas soumis à déclaration. En revanche, toute modification du câblage, ajout de circuit ou mise en conformité d’une installation ancienne peut nécessiter une attestation de conformité délivrée par le Consuel avant remise sous tension, notamment lors d’une vente immobilière ou d’une rénovation importante.
